1简介

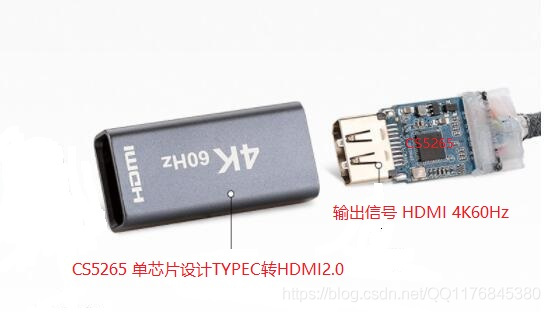

Capstone CS5265是一款高性能Type-C/DP1.4至HDMI2.0b转换器,设计用于将USBtype c源或DP1.4源连接至HDMI2.0b接收器。CS5265AN集成了DP1.4兼容接收机和HDMI2.0b兼容发射机。此外,CC控制器还用于CC通信,以实现DP Alt模式。

DP接口包括4条主通道、辅助通道和HPD信号。接收器支持每通道最大5.4Gbps(HBR2)数据速率。DP接收机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥,用于数字音视频内容的安全传输。

HDMI接口包括4个最小化传输差分信号时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达6Gpbs的数据速率,足以处理高达FHD1080p 120Hz的视频分辨率UHD 4k 60Hz格式。HDMI发射机包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含了HDCP,CS5265AN允许安全传输受保护的内容。嵌入式密钥可提供最高级别的HDCP密钥安全性。

CS5265是一种高度集成的单芯片,适用于多个细分市场和显示应用,如拓展坞、扩展底座等。


2特点

总则

USB Type-C规范1.2

VESA DisplayPort TM(DisplayPort)v1.4兼容接收机

HDMI规范v2.0b兼容发射机,数据速率高达每通道6-Gbps。

支持所有USB Type-C通道配置(CC)

内置振荡器,无需外部晶体

嵌入式MCU和SPI-flash

嵌入式EDID(如果终端设备没有,CS5265AN将响应EDID)

支持HDCP 1.4和HDCP2.3,带片上键以支持HDCP中继器。

支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc

192KHz x8通道的最大音频采样率

LPCM和压缩音频编码格式

用于芯片控制的辅助通道、I2C主机接口

USB Type-C DisplayPort(DP)Alt模式输入(接收器)

USB Type-C规范1.2和向后兼容Type-C规范1.0

VESA DisplayPort TM v1.4兼容。支持4车道。

内置CC控制器,用于插头和方向检测

一个CC端口,用于实现DP Alt模式的通信

高达HBR2(5.4-Gbps)输入。内置高性能自适应均衡器。支持1兆赫辅助信道

USB Type-C通道配置(CC)功能

支持热插拔检测(HPD)

HDMI数字输出

HDMI 2.0b兼容

每个通道的最大数据速率高达6-Gbps

支持高达3840 x2160@60Hz 或者4096x2160@60Hz

音频流处理

LPCM和压缩音频编码格式

192k Hz x8通道的最大音频采样率支持高动态范围(HDR)元数据处理

支持I2C主从高达400 kHz。

HBM 4KV用于连接器引脚

8*8mm QFN68封装,带e-Pad

电力与技术

5V/1.0V系统电压,集成3.3V LDO和1.8V L
