1简介
CapstoneCS5268是一款高性能Type-C/DP1.4至HDMI2.0b和VGA转换器,设计用于将USB Type-C源或DP1.4源连接至HDMI2.0b接收器。CS5268集成了DP1.4兼容接收机、兼容HDMI2.0b的发射机和VGA输出接口。此外,还包括两个CC控制器,用于CC通信,以实现DPAlt模式和功率传输功能,一个用于上游type-c端口,另一个用于下游端口。
DP接口包括2条主通道、辅助通道和HPD信号。接收器支持每通道最大5.4Gbps(HBR2)数据速率。DP接收机结合了HDCP1.4和HDCP2.3具有嵌入式密钥内容保护方案,用于数字音视频内容的安全传输。
HDMI接口包括4个TMDS时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达3Gpbs的数据速率,足以处理高达FHD 1080p120Hz的视频分辨率UHD 4k 30Hz格式。HDMI发射机包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含HDCP,CS5268AN允许安全传输受保护的内容。
嵌入式密钥可提供最高级别的HDCP密钥安全性。

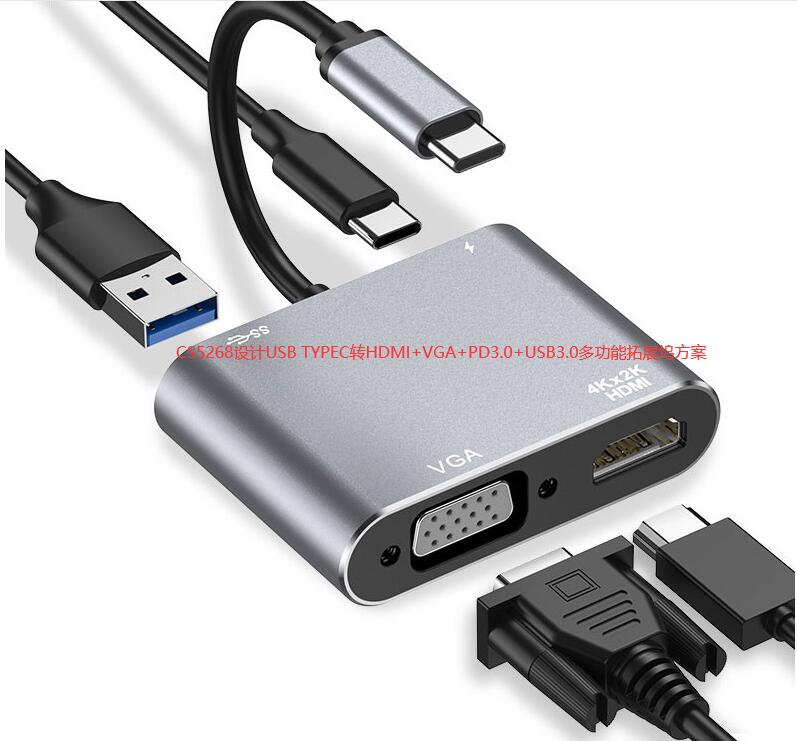

CS5268是一种高度集成的单芯片,适用于多个细分市场和显示应用,如拓展坞、扩展底座等。

2特点
总则
USBType-C规范1.2
VESADisplayPort TM(DP)v1.4兼容接收机
HDMI规范v2.0b兼容发射机,数据速率高达每通道3-Gbps。
USB电源传输(PD)V3.0兼容
支持所有USB Type-C通道配置(CC)
内置振荡器,无需外部晶体
嵌入式MCU和SPI-flash
嵌入式V-sync/H-sync缓冲区
嵌入式EDID(如果终端设备没有,CS5268AN将响应EDID)
支持HDCP 1.4和HDCP2.3,带片上键以支持HDCP中继器。
支持RGB 4:4:48/10位bpc和YCbCr4:4:4、4:2:2、4:2:08/10位bpc
192KHzx8通道的最大音频采样率
LPCM和压缩音频编码格式
用于芯片控制的辅助通道、I2C主机接口
USBType-C DisplayPort(DP)Alt模式输入(接收器)
USBType-C规范1.2和向后兼容Type-C规范1.0
VESADisplayPort TM v1.4兼容。支持2车道。
内置CC控制器,用于插头和方向检测
用于充电器和正常通信的双CC端口
高达HBR2(5.4-Gbps)输入。内置高性能自适应均衡器。支持1兆赫辅助信道
USBType-C通道配置(CC)功能
USB电源传输规范3.0兼容集成USB电源传输(PD-BMC)物理层。对消息的支持
协议。支持策略引擎。支持基本设备策略管理器
支持热插拔检测(HPD)
支持用于加密狗应用程序的USB 3.0
HDMI数字输出
HDMI2.0b兼容
每个通道的最大数据速率高达3-Gbps
支持高达3840x2160@30Hz 或者4096x2160@30Hz
音频流处理
LPCM和压缩音频编码格式
192kHz x8通道的最大音频采样率支持高动态范围(HDR)元数据处理
VGA输出接口
时钟频率高达210MHz的三重8位DAC(数模转换器)
支持高达1920x1200@60Hz,1920x1440@60Hz (减少消隐),2048x1152@60Hz(减少消隐),以及2048x1536@60Hz (减少消隐)
嵌入式V-sync/H-sync缓冲区
符合VESA VSISv1r2
杂项
支持I2C主从高达400kHz。
HBM4KV用于连接器引脚
8*8mm68针QFN封装,带e-Pad
电力与技术
5V/1.0V系统电压,集成3.3VLDO和1.8V LDO。
