文件名称:CS5218设计资料 CS5218最新说明书 CS5218芯片

  • 所属分类:
  • 标签属性:
  • 上传时间:
    2021-07-19
  • 文件大小:
    262.05kb
  • 已下载:
    0次
  • 提 供 者:
  • 相关连接:
  • 下载说明:
    别用迅雷下载,失败请重下,重下不扣分!

介绍说明

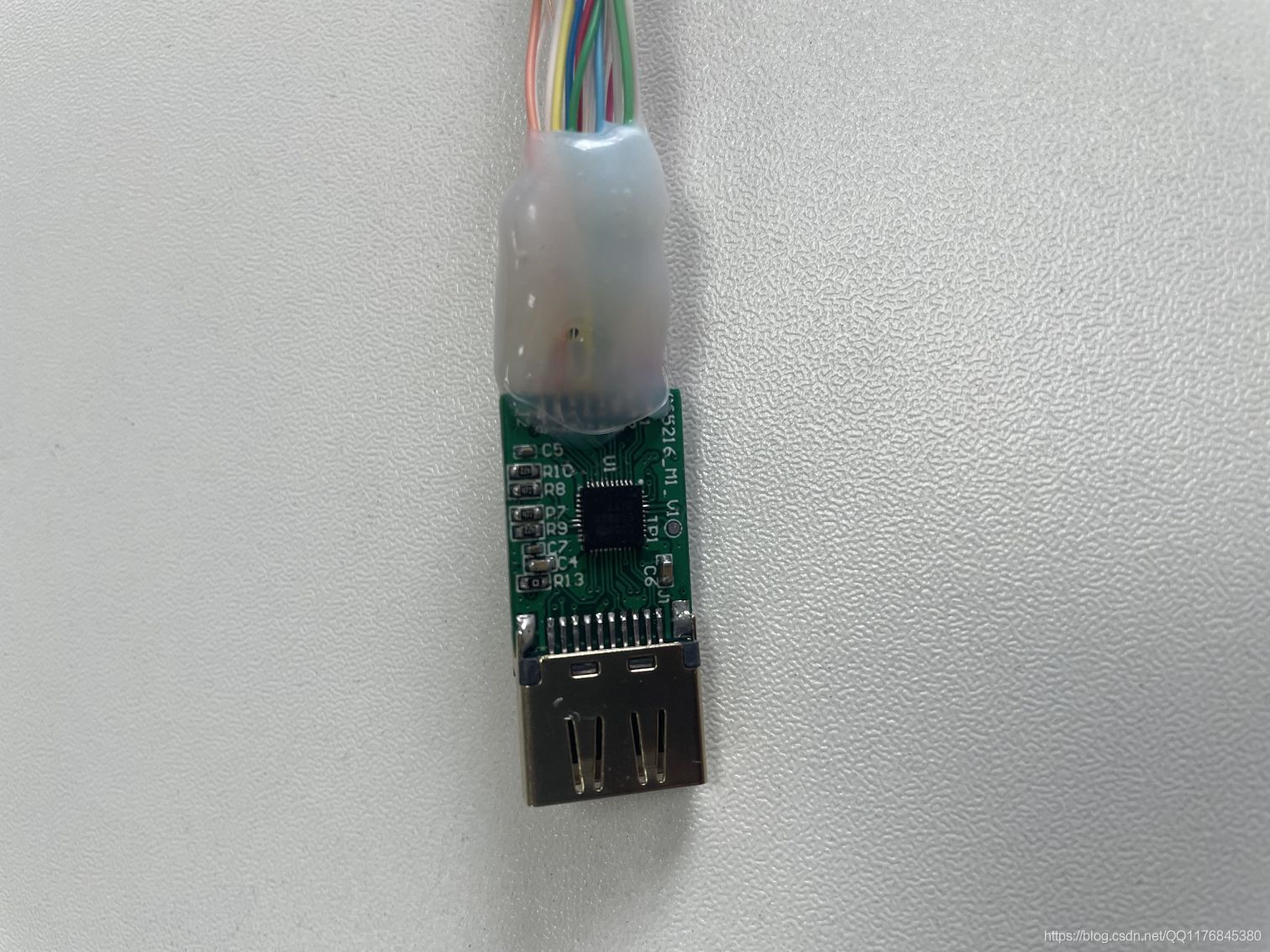

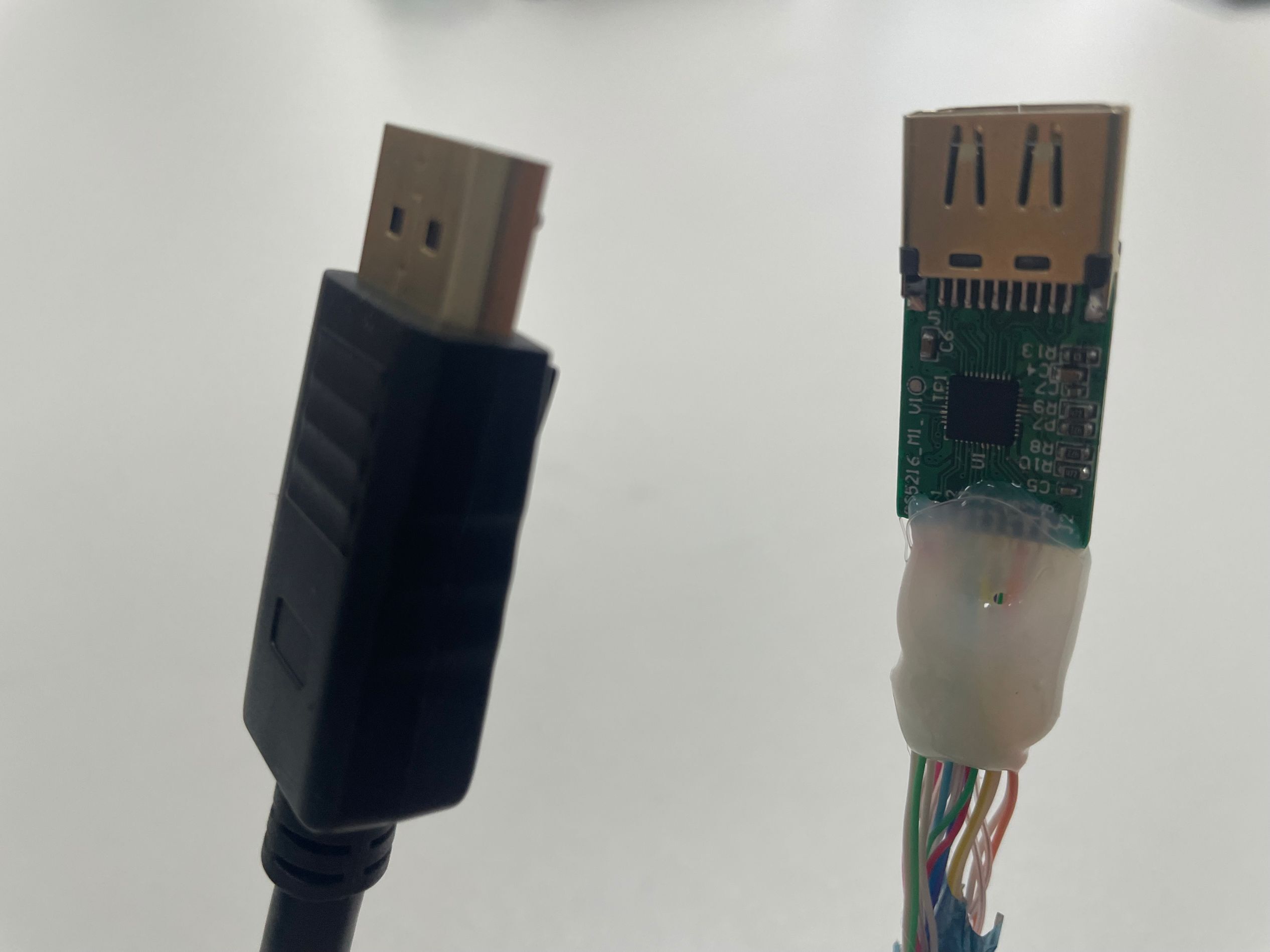

Capstone CS5218是一款单端口HDMI/DVI 电平移位器/中继器,具有重新定时功能。它支持交流和直流耦合 TMDS 信号高达 3.0-Gbps 的操作与可编程均衡和抖动清洗。它包括 2 路双模 DP 电缆适配器寄存器,可用于识别电缆适配器的功能。抖动清除 PLL 可以更好地满足更高数据速率的 HDMI 抖动合规性。设备的操作和配置可以通过引脚设置或 I2C 总线来实现。自动关机和静噪以提供灵活的电源管理

1. 特点总则
符合高达 3.0Gbps 的 HDMI 1.4b 规格通过HDMI 支持 4K x 2K 和 3D 视频格式可进行水平移动的交流联轴器
可重复使用的直流耦合
用于补偿PCB 和/或连接器损耗的可编程接收器均衡抖动清洗锁相环,以实现最佳合规性
优越的对内和对间去偏
内置 DDC 有源缓冲边带信号可编程 TMDS 输出预加重 自动断电管理
自动静噪故障安全和电源管理
I2C 可通过 AUX 或 DDC 访问的 2 型双模 DP 电缆适配器寄存器内置AUX 到 I2C 桥接器,支持仅 AUX的 GPU
低功耗
引脚控制模式或I2C 控制模式的灵活性
HDMI 数字输入
HDMI 1.4b 兼容


内置高性能自适应均衡器支持热插拔检测
HDMI 数字输出
HDMI 1.4b 兼容
每个通道的最大数据速率高达 3-Gbps
支持高达 3840 x2160@30Hz 或者 4096x2160@30Hz
杂项
5x5mm QFN40   RoHS 兼容无铅封装
0° 至 70°C 工作温度范围
ESD:HBM 4 kV
电力与技术 单个 3.3V 电源
内置 1.2V LDO,节省整体方案 BOM 成本
(系统自动生成,下载前可以参看下载内容)

下载文件列表

压缩包 : QQ图片20210625103411.jpg 列表
压缩包 : CS5218AN_Datasheet_V1.0.rar 列表
CS5218AN_Datasheet_V1.0.pdf
